변압기 코어 전기 변압기의 자기 백본입니다. 이 제품은 자속을 위한 낮은 자기저항 경로를 제공하여 1차 권선과 2차 권선 사이에서 에너지를 효율적으로 전달할 수 있습니다. 적절하게 설계된 코어가 없으면 변압기는 과도한 에너지 손실, 과열 및 열악한 전압 조절로 인해 어려움을 겪게 됩니다.
코어의 주요 기능은 전자기 유도가 효율적으로 일어날 수 있도록 자속을 집중시키고 안내하는 것입니다. 코어 설계는 변압기 효율, 소음 수준, 크기, 비용 및 장기 신뢰성에 직접적인 영향을 미칩니다. 급유형 변압기와 건식 변압기 모두 코어의 품질이 전체 성능에 중요한 역할을 합니다.
교류 전류가 1차 권선을 통해 흐르면 변압기 코어에 변화하는 자기장이 생성됩니다. 이 자기장은 패러데이의 전자기 유도 법칙에 따라 2차 권선에 전압을 유도합니다. 코어는 1차 권선에서 생성된 자속의 대부분이 2차 권선에 결합되도록 합니다.
잘 설계된 코어는 자기 누설을 최소화하고 히스테리시스 손실 및 와전류 손실을 포함한 코어 손실을 줄입니다. 이러한 손실은 전기 에너지를 열로 변환하므로 손실을 줄이면 효율성이 향상되고 변압기 수명이 연장됩니다.
변압기 코어는 일반적으로 높은 투자율과 낮은 코어 손실을 제공하는 강자성 재료로 만들어집니다. 가장 일반적인 재료로는 응용 분야와 주파수 범위에 따라 규소강, 비정질 금속, 페라이트 등이 있습니다.

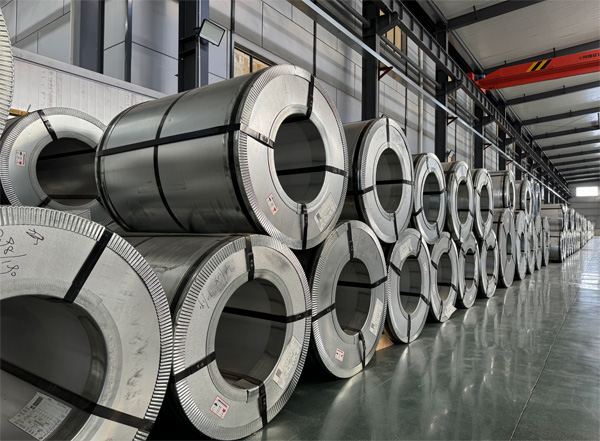

방향성 규소강은 선호하는 압연 방향에서 우수한 자기 특성을 제공하고 히스테리시스 손실을 줄이기 때문에 전력 및 건식 변압기에 특히 인기가 있습니다.
코어 손실은 부하에 관계없이 전원이 공급될 때마다 변압기 코어에서 발생하는 에너지 손실입니다. 이러한 손실은 무부하 손실이라고도 하며 에너지 효율 규정의 핵심 요소입니다.
히스테리시스 손실은 코어 소재의 자구가 각 AC 사이클에 따라 다시 정렬됨에 따라 발생합니다. 방향성 실리콘 강철 및 비정질 금속과 같이 히스테리시스 루프가 좁은 재료는 이러한 손실을 최소화하는 데 도움이 됩니다.
와전류는 코어 재료 내에서 유도되는 순환 전류입니다. 이러한 전류는 열과 폐기물 에너지를 생성합니다. 와전류 손실을 줄이기 위해 변압기 코어는 서로 절연된 얇은 적층 시트를 사용하여 제작됩니다.
변압기 코어는 여러 표준 구성으로 제조되며 각 구성은 애플리케이션, 전력 등급 및 공간 제약에 따라 특정한 기계적 및 전기적 이점을 제공합니다.

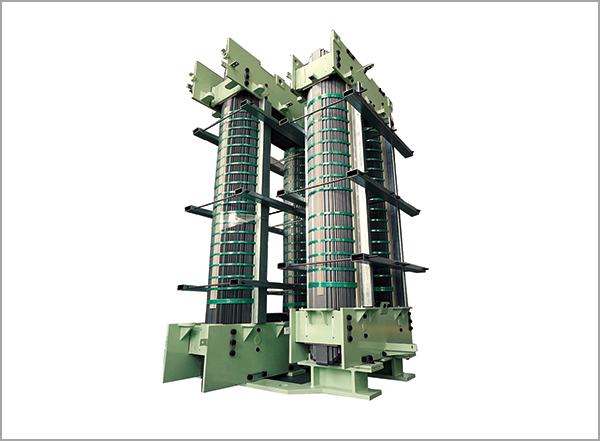

코어형 변압기에서는 권선이 코어의 상당 부분을 둘러싸고 있습니다. 자기 회로는 두 개의 수직 다리와 상단 및 하단 요크로 구성됩니다. 이 디자인은 배전 및 전력 변압기에 널리 사용됩니다.
쉘형 변압기는 코어로 둘러싸인 권선을 갖고 있어 기계적 보호가 향상되고 누설 자속이 더 낮습니다. 이 설계는 더 높은 단락 강도가 필요한 애플리케이션에 자주 사용됩니다.
토로이달 코어는 링 모양이며 매우 낮은 누설 자속으로 우수한 자기 결합을 제공합니다. 그들은 작고 효율적이지만 바람을 피우는 것이 더 어렵고 비용이 많이 듭니다.

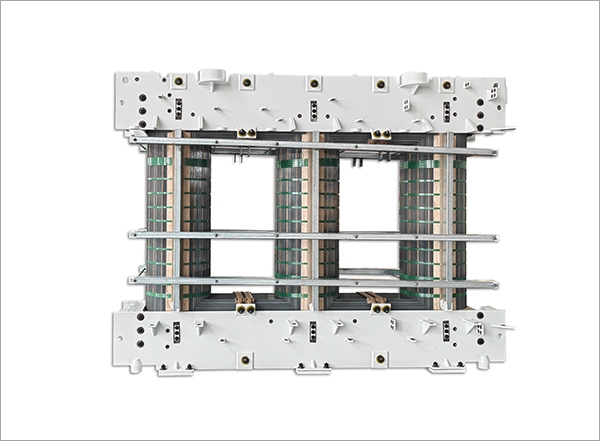

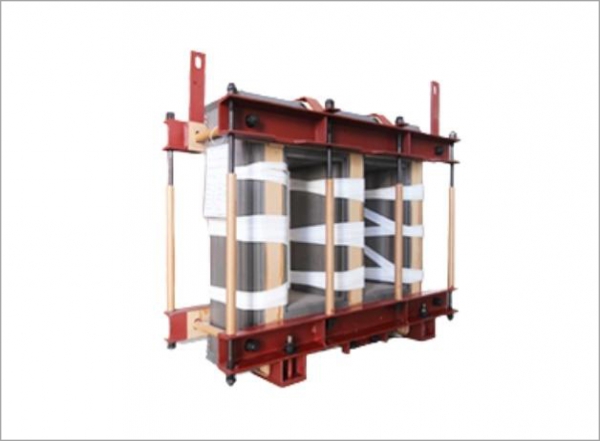

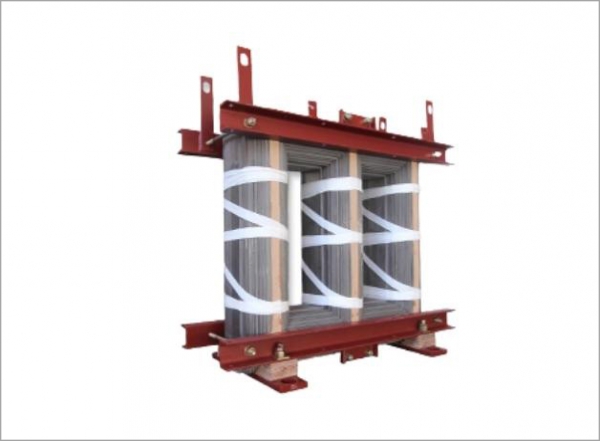

변압기 코어 구성에는 자성 강철의 얇은 적층을 쌓거나 감는 작업이 포함됩니다. 이러한 적층은 와전류를 줄이기 위해 절연되어 있으며 폐쇄형 자기 회로를 형성하도록 조립되었습니다.
에어 갭을 줄이고 자화 전류를 최소화하기 위해 정밀 절단, 스텝 랩 조인트 및 최적화된 적층 패턴이 일반적으로 사용됩니다. 고품질 구조는 효율성을 직접적으로 향상시키고 가청 소음을 줄입니다.

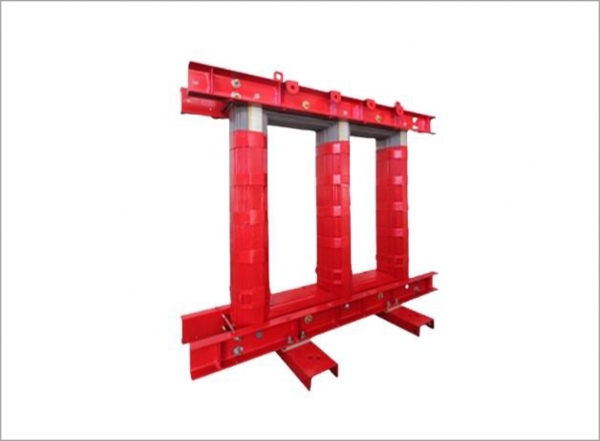

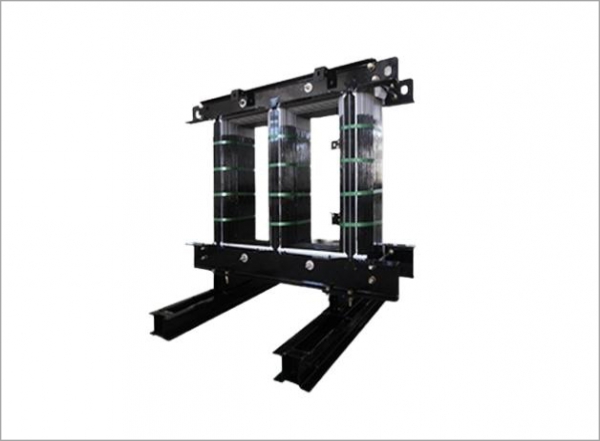

건식 변압기 코어는 액체 절연 없이 작동하도록 특별히 설계되었습니다. 냉각은 공기나 강제 환기를 통해 이루어지기 때문에 손실과 발열을 줄이기 위해 코어를 최적화해야 합니다.
건식 코어는 낮은 무부하 손실을 달성하기 위해 고급 방향성 실리콘 강철 또는 비정질 합금을 사용하는 경우가 많습니다. 진동과 윙윙거리는 소리를 줄이기 위해서는 기계적 강성도 중요합니다.
| 소재 | 코어 손실 | 비용 | 일반적인 사용 |
| 방향성 실리콘강 | 낮음 | 중간 | 표준 건식 변압기 |
| 비정질 금속 | 매우 낮음 | 높음 | 에너지 효율적인 설계 |
| 페라이트 | 낮음 at High Frequency | 낮음 | 전자 변압기 |
변압기 코어 소음은 주로 자기장이 변할 때 코어 재료가 약간 팽창하고 수축하는 자기 변형에 의해 발생합니다. 이 진동으로 인해 윙윙거리는 소리가 발생할 수 있습니다.
건식 변압기 코어는 진동을 줄이기 위해 조심스럽게 고정 및 접착되는 경우가 많습니다. 고급 코어 조인트 설계와 고품질 강철은 상업용 및 주거용 설치의 소음 수준을 최소화하는 데에도 도움이 됩니다.
많은 국가에서는 변압기에 대해 엄격한 에너지 효율 표준을 시행하고 있으며 이는 코어 재료 및 설계 선택에 직접적인 영향을 미칩니다. 코어 손실이 낮아지면 운영 비용이 절감되고 환경에 미치는 영향이 낮아집니다.
지속적으로 작동하는 건물, 데이터 센터, 산업 시설에 사용되는 건식 변압기의 경우 고효율 변압기 코어를 선택하는 것이 특히 중요합니다.
건식 변압기 코어는 안전성, 청결성 및 내화성이 중요한 응용 분야에 널리 사용됩니다. 여기에는 상업용 건물, 병원, 학교 및 지하 시설이 포함됩니다.
해당 코어는 오일 충전 변압기가 적합하지 않은 환경에서 안정적으로 작동하도록 설계되었으므로 건식 변압기는 실내 및 민감한 위치에 선호됩니다.
변압기 코어는 일반적으로 최소한의 유지 관리가 필요하지만 적절한 설치와 환경 제어가 필수적입니다. 과도한 먼지, 습기 또는 진동은 시간이 지남에 따라 코어 성능을 저하시킬 수 있습니다.
정기 검사, 열 모니터링 및 소음 점검은 코어 관련 문제의 조기 징후를 식별하여 긴 서비스 수명과 안정적인 변압기 작동을 보장하는 데 도움이 될 수 있습니다.
올바른 변압기 코어를 선택하려면 효율성, 비용, 크기 및 애플리케이션 요구 사항의 균형을 맞추는 것이 필요합니다. 건식 변압기의 경우 저손실 재료와 견고한 기계 설계가 특히 중요합니다.
엔지니어와 구매자는 코어 유형, 재료 및 구성 방법을 이해함으로써 최적의 성능, 에너지 소비 감소 및 장기적인 신뢰성을 제공하는 변압기 코어를 선택할 수 있습니다.
